چرا دستگاه جوش نقطه ای به سیستم خنک کننده نیاز دارد؟

در قلمرو تولید صنعتی، دستگاه‌های جوش نقطه‌ای به‌عنوان ابزاری ضروری هستند که اتصال کارآمد اجزای فلزی را در طیف گسترده‌ای از کاربردها تسهیل می‌کنند. به عنوان یک تامین کننده باتجربه دستگاه های جوش نقطه ای، من از نزدیک شاهد نقش حیاتی این دستگاه ها در ساده سازی فرآیندهای تولید و تضمین یکپارچگی ساختاری محصولات بی شماری بوده ام. یکی از جنبه هایی که اغلب مورد توجه قرار نمی گیرد، اما بسیار مهم است، سیستم خنک کننده ادغام شده در این ماشین ها است. در این پست وبلاگ، دلایلی را که چرا یک دستگاه جوش نقطه ای به سیستم خنک کننده نیاز دارد، بررسی می کنم و پیچیدگی های فنی و مفاهیم کاربردی را بررسی می کنم.

مبانی جوشکاری نقطه ای

قبل از اینکه به اهمیت سیستم های خنک کننده بپردازیم، اجازه دهید به طور خلاصه نحوه عملکرد جوش نقطه ای را بررسی کنیم. جوش نقطه ای یک فرآیند جوشکاری مقاومتی است که در آن دو یا چند ورق فلزی با اعمال فشار و جریان الکتریکی در نقاط خاص یا «نقاط» به یکدیگر متصل می شوند. جریان الکتریکی در نقاط تماس گرما ایجاد می کند و باعث ذوب فلز و تشکیل یک قطعه جوش می شود. هنگامی که جریان قطع می شود، فلز مذاب جامد می شود و یک اتصال قوی و بادوام ایجاد می کند.

مشکل تولید گرما

کلید موفقیت آمیز بودن جوش نقطه ای در تولید گرمای کافی برای ذوب فلز بدون گرم شدن بیش از حد یا آسیب رساندن به مواد اطراف نهفته است. با این حال، این فرآیند ذاتاً مقدار قابل توجهی گرما تولید می کند که اگر به درستی مدیریت نشود، می تواند چندین چالش را ایجاد کند.

1. سایش و تخریب الکترود

الکترودهای مورد استفاده در جوشکاری نقطه ای معمولاً از مس یا آلیاژهای مس ساخته می شوند که رسانایی الکتریکی و مقاومت حرارتی عالی دارند. با این حال، دماهای بالا تولید شده در طول فرآیند جوشکاری می تواند باعث فرسودگی الکترودها در طول زمان شود و منجر به کاهش کیفیت و کارایی جوش شود. همانطور که الکترودها فرسوده می شوند، آنها در انتقال گرما و فشار به قطعه کار کمتر می شوند و در نتیجه جوش های ناسازگار و افزایش زمان توقف تولید برای جایگزینی الکترود ایجاد می شود.

2. استرس حرارتی و اعوجاج

گرمای بیش از حد نیز می تواند باعث ایجاد تنش حرارتی و اعوجاج در قطعه کار، به ویژه در مواد نازک یا ظریف شود. هنگامی که فلز در طول فرآیند جوشکاری به سرعت گرم می شود، منبسط می شود و زمانی که سرد می شود، منقبض می شود. این انبساط و انقباض می تواند تنش های داخلی را در مواد ایجاد کند که منجر به تاب برداشتن، خم شدن یا ترک خوردن شود. علاوه بر این، اعوجاج حرارتی می تواند بر دقت ابعاد قطعه کار تأثیر بگذارد و برآوردن مشخصات مورد نیاز را دشوار کند.

3. آسیب به تجهیزات

دمای بالای تولید شده توسط جوش نقطه ای نیز می تواند به اجزای داخلی دستگاه جوش مانند ترانسفورماتور، سیستم کنترل و سیم کشی آسیب برساند. با گذشت زمان، گرمای بیش از حد می تواند باعث تخریب عایق سیم کشی شود که منجر به اتصال برق و خطرات احتمالی ایمنی می شود. علاوه بر این، ترانسفورماتور که وظیفه افزایش ولتاژ و رساندن جریان لازم به الکترودها را بر عهده دارد، اگر به درستی خنک نشود، ممکن است بیش از حد گرم شود و از کار بیفتد.

نقش یک سیستم خنک کننده

برای رفع این چالش ها، دستگاه های جوش نقطه ای مجهز به سیستم های خنک کننده هستند که به تنظیم دمای الکترودها، قطعه کار و اجزای داخلی کمک می کند. سیستم خنک‌کننده با گردش یک مایع خنک‌کننده مانند آب یا مخلوط آب-گلیکول، از طریق الکترودها و سایر بخش‌های حیاتی دستگاه کار می‌کند و گرمای تولید شده در طول فرآیند جوشکاری را جذب کرده و آن را به محیط اطراف پخش می‌کند.

1. خنک کننده الکترود

یکی از وظایف اولیه سیستم خنک کننده خنک کردن الکترودها است که مستقیماً در معرض دمای بالای تولید شده در طول فرآیند جوشکاری قرار می گیرند. با خنک نگه داشتن الکترودها، سیستم خنک کننده به کاهش سایش و تخریب الکترود کمک می کند و کیفیت جوش ثابت را تضمین می کند و طول عمر الکترودها را افزایش می دهد. علاوه بر این، خنک کننده الکترود به جلوگیری از تشکیل پاشش جوش کمک می کند، که می تواند قطعه کار را آلوده کند و کارایی کلی فرآیند جوشکاری را کاهش دهد.

2. خنک کننده قطعه کار

علاوه بر خنک کردن الکترودها، می توان از سیستم خنک کننده برای خنک کردن خود قطعه کار نیز استفاده کرد، به خصوص در کاربردهایی که تنش حرارتی و اعوجاج نگران کننده است. با استفاده از یک خنک کننده بر روی قطعه کار در حین یا بعد از فرآیند جوشکاری، سیستم خنک کننده به دفع سریعتر گرما کمک می کند و خطر اعوجاج حرارتی را کاهش می دهد و از دقت ابعادی محصول نهایی اطمینان می یابد.

3. حفاظت از تجهیزات

سیستم خنک کننده همچنین نقش مهمی در محافظت از اجزای داخلی دستگاه جوش نقطه ای در برابر آسیب ناشی از گرمای بیش از حد ایفا می کند. با گردش مایع خنک کننده از طریق ترانسفورماتور، سیستم کنترل و سایر قسمت های حیاتی دستگاه، سیستم خنک کننده به حفظ دمای عملیاتی پایدار، جلوگیری از گرمای بیش از حد و افزایش طول عمر تجهیزات کمک می کند.

انواع سیستم های خنک کننده

انواع مختلفی از سیستم های خنک کننده معمولا در دستگاه های جوش نقطه ای استفاده می شود که هر کدام مزایا و معایب خاص خود را دارند.

1. آب خنک کننده

خنک کننده با آب رایج ترین نوع سیستم خنک کننده مورد استفاده در دستگاه های جوش نقطه ای است. این شامل گردش آب از طریق الکترودها و سایر بخش های حیاتی دستگاه، جذب گرمای تولید شده در طول فرآیند جوشکاری و پخش آن به محیط اطراف است. خنک کننده آب در از بین بردن گرما بسیار موثر است و نگهداری آن نسبتاً ارزان و آسان است. با این حال، نیاز به منبع دائمی آب تمیز دارد و اگر کیفیت آب به درستی حفظ نشود، می تواند در معرض خوردگی و پوسته پوسته شدن باشد.

2. خنک کننده هوا

خنک کننده هوا گزینه دیگری برای دستگاه های جوش نقطه ای است، به ویژه در کاربردهایی که آب به راحتی در دسترس نیست یا به یک راه حل خنک کننده فشرده تر و قابل حمل نیاز است. خنک کننده هوا شامل استفاده از یک فن یا دمنده برای گردش هوا بر روی الکترودها و سایر اجزای داغ دستگاه است و گرما را به محیط اطراف پخش می کند. خنک کننده هوا نسبتاً ساده و ارزان است و نیازی به تامین آب ندارد. با این حال، در از بین بردن گرما کمتر از خنک کننده آب مؤثر است و می تواند تحت تأثیر دما و رطوبت محیط باشد.

3. خنک کننده مبرد

خنک کننده مبرد نوع پیشرفته تری از سیستم خنک کننده است که از یک مبرد مانند فریون یا آمونیاک برای جذب گرمای تولید شده در طول فرآیند جوشکاری استفاده می کند. خنک کننده مبرد در از بین بردن گرما بسیار موثر است و می تواند کنترل دما دقیق تری را نسبت به خنک کننده آب یا هوا حفظ کند. اما نصب و نگهداری آن گرانتر و پیچیده تر است و به تجهیزات و آموزش های تخصصی نیاز دارد.

نتیجه گیری

در نتیجه، سیستم خنک کننده جزء ضروری یک دستگاه جوش نقطه ای است که به تنظیم دمای الکترودها، قطعه کار و اجزای داخلی کمک می کند و از کیفیت و کارایی ثابت فرآیند جوش اطمینان می دهد. با مدیریت گرمای تولید شده در حین جوشکاری نقطه ای، سیستم خنک کننده به کاهش سایش الکترود، جلوگیری از تنش حرارتی و اعوجاج و محافظت از تجهیزات در برابر آسیب کمک می کند. ما به‌عنوان تامین‌کننده دستگاه‌های جوش نقطه‌ای، طیف وسیعی از سیستم‌های خنک‌کننده را برای رفع نیازهای خاص مشتریانمان از جمله خنک‌کننده آب، خنک‌کننده هوا و خنک‌کننده مبرد ارائه می‌کنیم.

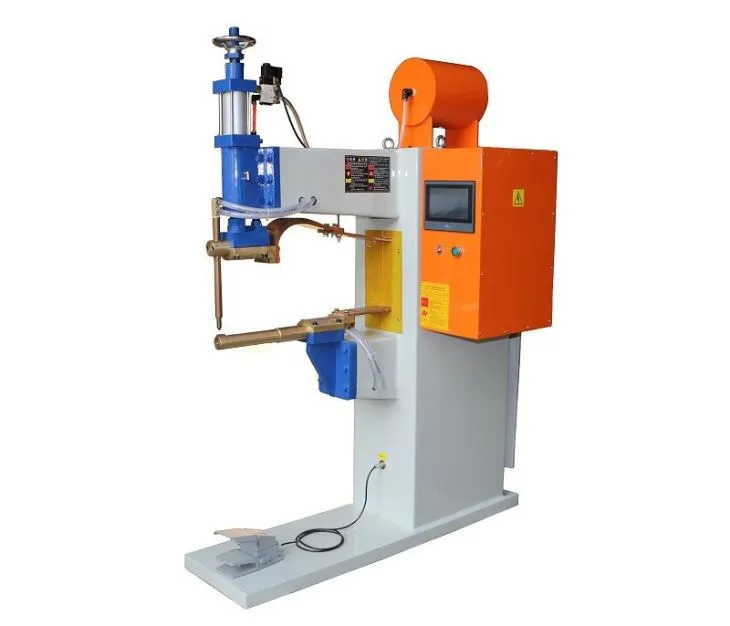

اگر شما در بازار برای یکدستگاه جوش نقطه ای DC،دستگاه جوش پروجکشن، یادستگاه جوش چند سر نقطه ای، یا اگر در مورد سیستم های خنک کننده یا سایر محصولات ما سؤالی دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما همیشه آماده ارائه اطلاعات و پشتیبانی لازم برای تصمیم گیری درست برای کسب و کارتان هستند.
